TC系列溶剂脱脂槽
| 序号 | 技 术 项 目 | 主 要 技 术 参 数 |
| 1 | 规 格 型 号 | CY/TC-□L□>连接产品规格型号编制说明 |
| 2 | 结构与安装形式 | 方形立式 |
| 3 | 有效装料空间 | 300、500L(或根据客户要求定制） |
| 4 | 极限使用温度 | 100℃ |
| 5 | 溶剂挥发冷凝温度 | -18℃~8℃ |
| 6 | 最小使用寿命 | 3000次循环 |
| 7 | 使用溶剂 | 二氯甲烷、汽油等 |
| 8 | 加热元件与功率 | U型不锈钢加热管、12KW（溶剂加热）+4KW（蒸溜加热） |
| 9 | 冷冻机组功率 | 8HP |
| 10 | 装载质量 | 400kg |
| 11 | 供 电 电 源 | 三相AC380V/50Hz |
| 12 | 工作噪音 | ≤85dB（A） |

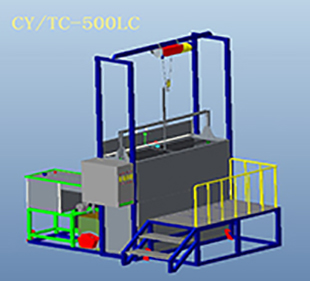

本设备为立式方形结构。
成套设备由槽体、槽盖、工件吊蓝、起重升降装置、溶剂加热室、溶剂冷凝装置、液水分离器、蒸溜回流装置、冷冻机组、电气控制系统及操作平台等部分组成。
槽体：为长方体容器，分上下两节。下节为溶剂脱脂室，双层结构，内层材质为SUS316L耐腐不锈钢，外层材质为SUS304普通不锈钢，夹层填充保温材料；上节为冷凝室，单层结构，沿内壁安装有冷凝盘管，材质为SUS316L。
槽盖：为活动推拉式移动翻转结构，平盖，SUS316L材质。
工件吊蓝：平板式框架结构，底部支承为网孔板，两侧有导轨导向器，高度方向带定位锁定装置；材质为SUS316L。
起重升降装置：起重机为电焊环链，电动操作，其作用为升降工件吊蓝，方便装卸工件。
溶剂加热室：方形腔体，与槽体焊接，内装加热器，其作用是加热脱脂溶剂；SUS316L材质。
溶剂冷凝装置：方框式冷凝盘管，置于槽体上节内壁，与冷冻机组相连；其作用是制造冷气，冷凝工作时槽底挥发上来的溶剂与水蒸汽；SUS316L材质制造。
液水分离器：方形腔体，安装于槽体上节背部，管道螺纹连接，其作用是分离工作中冷凝下来的溶剂与水，并让分离出来溶剂自动回流到槽体内，水由人工定期排放；SUS316L材质制造。
蒸溜回流装置：由方形腔体、液压泵、加热器、液位控制器、冷凝盘管、连接管道及排污阀等组成；其作用是分离工作中沉积在槽底的污垢，让脱脂剂回流到槽体继续使用；SUS316L材质。
电气控制系统：一键式全自动控制和分部单独控制相结合；所有控制参数与动作可由人工在规定范围内自主设定。
